삼성 40인치 LED TV UN40F6450 백라이트 셀프수리









7월의 어느날.

집 한구석에 안쓰는 TV가 하나 있었다.

노트북에 연결해서 모니터로 쓰려고 켜봤더니 윗부분이 어둡다.

왜지? 싶어서 찾아보니 백라이트가 나간거라고 한다.

그래서 처음엔 수리를 맞길 생각으로 알아봤는데

사설업체는 10만원대 부르고

삼성전자 서비스센터는 30을 불렀다;;;

백라이트만 교체하는건 안되고 액정도 같이 갈아야 한다나 뭐라나…

가격들이 다 후덜덜해서 걍 내가 고치고 말지 하고 수리방법을 찾아봤다.

보니까 엄청 어려워 보이지 않았고 할 수 있을 것 같았다.

다행히 백라이트만 파는 곳이 있어서 주문을 했다.

그런데 몇 일 후에 결제취소 문자가 왔네???

업체에 전화해 보니 기존 물량은 다 나갔고 부품을 해외에서 수입해 오는건데

코로나 때문에 지금 오질 못하고 있단다…하…

결국 TV는 다시 구석행 ㅎㅎ





그렇게 시간이 흘러 12월 현재.

다시 생각이 나서 업체에 전화해 보니 다행히 부품이 들어왔단다!

바로 주문!

근데 솔직히 이 TV 있어도 그만 없어도 그만인거라 안고쳐도 되는데

무슨 마인드인지 이걸 하고 있다ㅎ

잘 안되면 버리지 뭐 – 라고 하기엔 부품값이 좀ㅋㅋㅋ

몰라 일단 고쳐보자





유튜브에 흰 화면 검색해서 띄워보니 확실히 윗부분이 어둡다.







드디어 이것들을 볼날이 왔구나

7월에 참고용으로 북마크에 추가해 놓은 것들인데

안지우길 잘한 것 같다 ㅎㅎ









이제 뜯어보자



4개의 나사를 빼서 다리를 분리한다.







빨간 동그라미 14개의 나사를 빼고

초록 동그라미 2개의 나사를 뺀다.

그리고 빨간네모 친 잭도 분리한다.













뒷판을 열면 이렇게 되어 있다.

1번은 메인보드이다. 영상신호를 만들어주는 역할을 하는데 화면은 잘 나오므로 문제는 없다.

2번은 파워보드이다. 메인보드와 LED에 전원을 공급해주는 역할이다.

3번은 티콘보드이다. 메인보드의 영상신호를 패널로 보내주는 역할이다.

4번은 내장스피커이다.











스피커를 분리해 주고









아래쪽에 고정해주는? 틀과 티콘보드에서 패널로 이어지는 부분도 분리한다.









이제 뒤집어서 제일 중요한 액정을 분리한다.

깨지거나 금가면 그냥 바로 버려야하기 때문에 아주아주 조심스럽게 다뤄준다.

업체나 다른분들은 유리흡착기로 살살 들어내는데

나는 한 번 할건데 새거 사기가 아까워서 그냥 맨손으로 했다ㅎ











액정을 들어서 옆에 잘 두고나서 보면 하얀색 판이 나온다.

라이트의 빛을 반사시켜서 분산시키는 역할이라고 한다.

먼저 테두리를 감싸고 있는 틀을 분리시켜 주고 판을 빼낸다.







백라이트의 알이 보인다.

빨간 동그라미 부분이 고정시켜주는 역할인데 90도 돌려서 빼주고

겉을 감싸고 있는 얇은 판을 뺀다.









드디어 백라이드 영접!!

자 한번 전원을 연결해서 어디가 문제인지 봐볼까??









저런 역시 위에 3줄이 나갔다









깔끔하게 분리해 주자.

사진 아래에 보이는 것처럼 2개의 알이 떨어졌다.

버릴꺼니까 상관 없다만 새거 연결 할 때는 꼭!! 조심하자

다시 붙일 수는 있는 것 같은데... 도구며 방법이며 또 알아보기 귀찮으니까ㅎ











새 친구들 만날시간~







또 깔끔하게 연결해주자.

제발 잘 됐기를... 전원 연결!!











나이사~~~~!!!!

감격스럽다 저 맑게 빛나는 빛줄기들ㅠㅠ

하지만 아직 기쁨을 만끽하긴 이르다.

액정 조립이 남아있으니깐!

다시 침착하게 조립을 해주자









반사판 올려주고 틀 끼워주고









액정 살살 올려주고 다시 틀 끼워주고











뒤집어서 내장 스피커 연결하고 티콘보드-패널 연결부 연결해 주고

뒷판 덮고 받침대까지 조립하면!









크~ 끝났다!

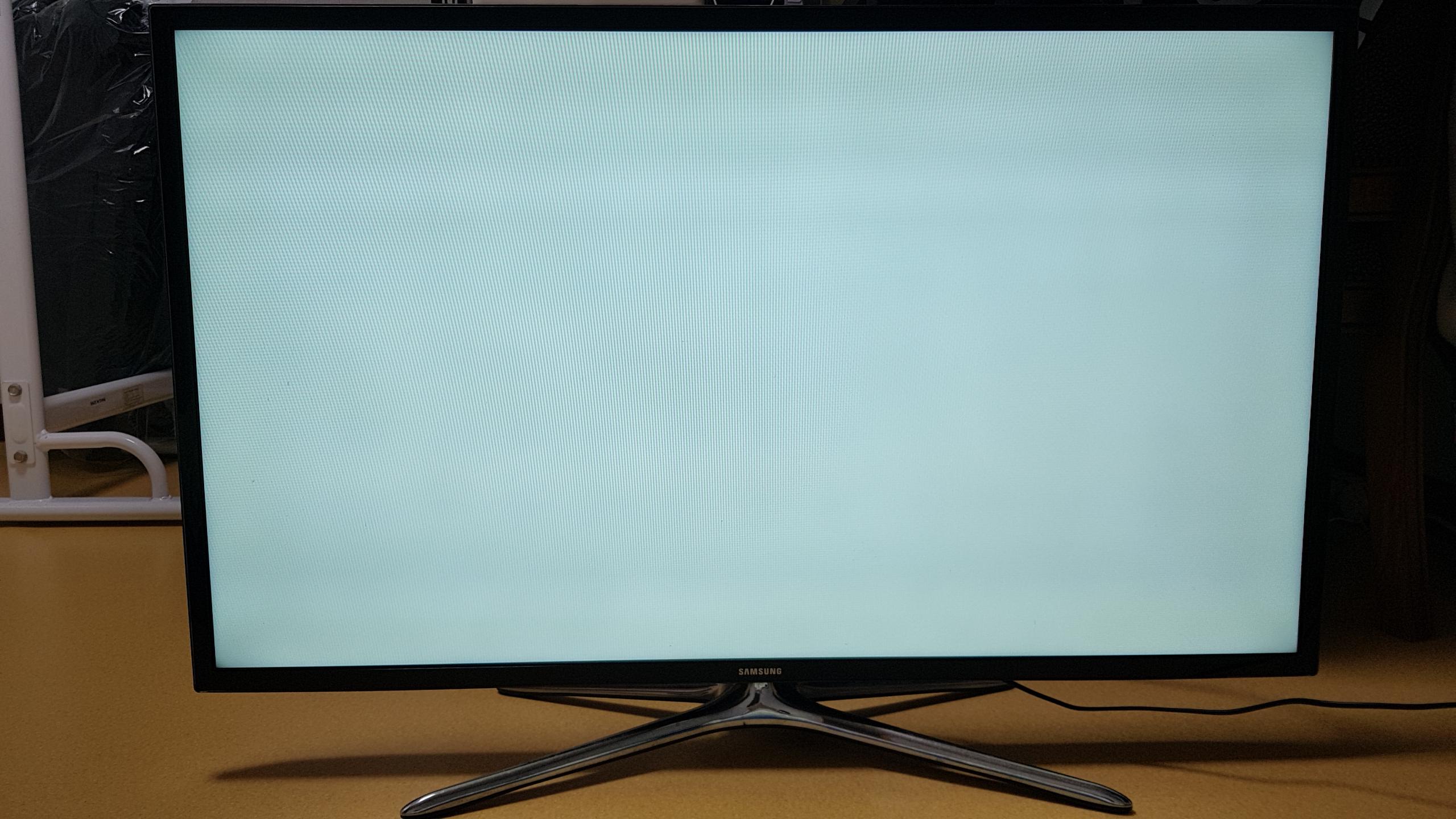

화면이 깔끔해졌다!













수리시간은 총 2시간 40분 정도 걸렸고

그 전에 방법 복습하기위해 글이랑 동영상 본 시간까지 하면 3시간쯤 걸린 것 같다.

사용한 도구는 십자, 일자 드라이버 끝ㅎ

유리흡착기 있는분들은 써도 되고 안써도 되고 편한데로 하면 될 듯 하다.

난이도는 그렇게 어렵지 않다. 단 조심조심 해야한다는 거

힘으로 하다가 고정틀이나 어디 한 군데 부러지면 답이 없다.

비싼 돈 드리기 싫은 분들은 스스로 해도 될 듯 하다.

삼성 40인치 LED TV 백라이트 셀프 수리기 끝~~







도움이 되었다면 아래에 하트 눌러주기~





---
